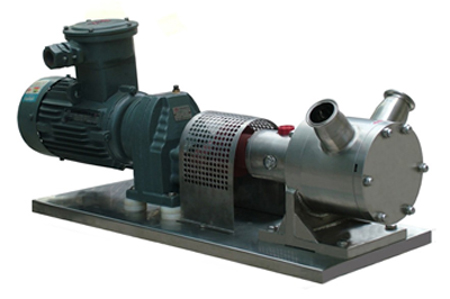

正弦泵(定速减速机)
链接:正弦泵(定速减速机) 工作原理 技术参数 安装尺寸 文档下载
产品说明
电机+定速减速器:这种传动的方式简单,转子的转速恒定,也就是决定了流量的不可调性。如配上配变频器可以达调速作用。
工作原理

由于倾斜的刮刀门和动态转子的相互作用,介质通过独特设计的转子被柔和的输送出去,低脉动,没有受到冲击。转子的正弦波造型意味着每次转动均可形成一个腔(每次经过衬套空间时可发生4次)。通过该运动,可"推动"或"排放"流动产品。控制刮板将泵腔分为吸入室和排空室,保证进出口的压差。

HTTP://www.bap.cn/Upload/10081717857.swf

技术参数

1.流量:Q=500升/小时~90,000升/小时
2.输送物料粘度范围:o.2CP~500,000CP
3.出口最高压力:1.0-1.5Mpa(在高粘度时)
4.产品温度从-30℃~150℃
5 .型号
PDSPS  1  –  6
             ↑
       ↑    └→每百转排量(L)
  ↑   └→ 进出口口径(英寸)。
  └→代表正弦泵。
参数指标:

型号

每转排量(L)

最大转速 (rpm)

最大压力 (bar)

最大流量
(吨/小时)

最大颗粒直径(mm)

进出口
(寸)

Power
(kw)

温度(℃)

PDSPS1-6

0.06

1000

10 bar

3.6

4.7

1

1.5

-40~100

PDSPS 2-11

0.11

1000

15 bar

6.6

6.5

2

2.2

PDSPS 2.5-22

0.22

800

10.5

12.5

2.5

3

PDSPS 3-22

0.22

800

10.5

19

3

3

PDSPS 3-45-

0.45

600

16

50

3

5.5

PDSPS 4-105

1.05

600

37.8

63

4

7.5

PDSPS 5-170

1.7

600

60

4.7

5

11

-40~100

PDSPS 6-250

2.5

600

90

6.5

6

18.5

曲线图




安装尺寸
